Súčasná legislatíva a nové požiadavky trhu si vyžadujú čoraz väčšiu pozornosť počas projektovania, ako aj realizácie stavieb. Stavebná technológia SIPs - structural insulated panels (štruktúrované izolované panely) je na slovenskom a českom stavebnom trhu relatívne novinkou. Táto technológia sa vyvinula v USA, kde sa v roku 1952 prvýkrát použila pri bytovej výstavbe domov. Alden B. Dow, syn zakladateľa spoločnosti Dow Chemical Company, vtedy použil SIPs pre obvodové steny, vnútorné priečky a strešné plášte. V Kanade tvorí až 80 % a v Európe takmer 60 % novostavieb. Aj u nás sa táto progresívna metóda výstavby rodinných domov stáva stále obľúbenejšia pre jej nesporné prednosti determinujúce rýchlu a presnú výstavbu, vysoký komfort a zdravé ekologické bývanie.
Čo tvorí stavebný systém SIP
Základom stavebného systému je sendvičový panel. Jeden systém pre celú stavbu. Panely zhotovujeme na mieru podľa projektových dokumentácií v riadených továrenských podmienkach. Nášim zákazníkom tak nevznikajú dodatočné práce na stavenisku, šetrí sa čas a peniaze. Panely sa vyrábajú v štandardných veľkostiach konštrukčných drevených hranolov. Súčasťou dodávky stavebného systému sú aj certifikované KVH, BSH hranoly v pevnostnej triede C24 alebo GL24h vysušené na 15% a drevené lepené I-nosníky. Ich množstvo a rozmer záleží od statického posúdenia stavby. Pri spojoch panelov sa používajú rôzne spojovacie prvky, tesárske kovania, PUR peny, tmely a komprimačné pásky pre utesnenie spojov.

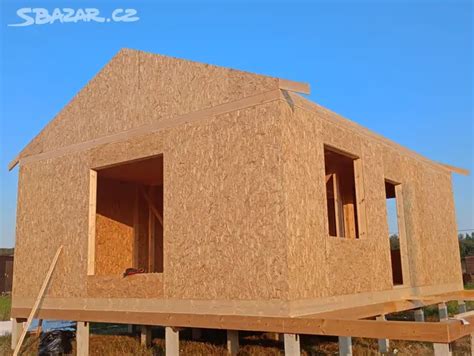

Plášť panelu tvoria vysoko kvalitné OSB TOP 4 (oriented strand board) tabule, medzi ktoré sa lepí izolačné jadro z EPS. Výsledkom je samonosný panel, ktorý sa vyznačuje vysokými tepelno-izolačnými vlastnosťami a veľkou konštrukčnou tuhosťou. Takto vyrobený panel sa správa ako I-nostník bez potreby dodatočnej hranolovej výstuhy. Celoplošným zlepením dosák na báze dreva s izolačným jadrom vzniká veľmi tuhý prvok, ktorý sa správa ako škatuľový nosník. Domy postavené z týchto panelov sú odolné a pevné. V roku 2004 bolo v USA na základe prevedených testov povolené používať stavebnú technológiu SIPs vo všetkých seizmicky ohrozených oblastiach. Podľa údajov asociácie združujúcich producentov SIPs v USA bola táto technológia vládou doporučená pre obnovu oblastí postihnutých hurikánmi.
Panely môžu byť vyrábané z rôznych materiálov. Ako plášť panelov sa dnes najčastejšie používajú dosky z orientovaných veľkoplošných triesok OSB. Tieto dosky majú vynikajúce mechanické vlastnosti pri nízkej hmotnosti, veľmi jednoducho sa spracovávajú ako pri výrobe panelov, tak na stavbe a sú cenovo dostupné. Drahšou alternatívou menej používanou sú stavebné preglejky, alebo cementotrieskové, alebo cementovláknité dosky. Jadrá panelov sa vyrábajú z EPS, teda z polystyrénu. Je možné použiť i XPS, extrudovaný polystyrén, alebo polyuretán.
Výhody stavebného systému SIP
Stavebný systém SE-SIP panelov zaraďujeme do kategórie drevostavieb, no vďaka jeho fyzikálnym a tepelnoizolačným vlastnostiam výrazne nadbieha konvenčným rámovým drevostavbám. Nízkoenergetický charakter našich rodinných domov postavených technológiou SIP a následným zatepľovacím systémom minimalizuje náklady na vykurovanie a prevádzku, navyše v kombinácii s rekuperáciou a využívaním solárnej energie. Šetrenie nastupuje okamžite od prvého dňa užívania. Spotreba energií v našich domoch je o vyše polovicu nižšia ako v bežných domoch.
Konštrukčná tuhosť panelov zabezpečuje projektovanie a postavenie takmer akejkoľvek tvarovo rozmanitej stavby. Stavebný systém SIP’s sa dá teda využiť pri výstavbe rodinných a bytových domov, administratívnych budov, výrobných a priemyselných hál, škôl, rekreačných stavieb, chatiek aj garáží. Nakoľko je SIP’s ľahký stavebný systém, je ideálny ako riešenie nadstavby a dostavby už existujúcich budov. SIP’s je možné využiť aj v kombinácii s inou stavebnou technológiou.
Prevencia tepelných mostov a vzduchotesnosť stavebnej konštrukcie je čoraz dôležitejšia. Stavebným systémom SIP's je možné vyriešiť podlahy, vonkajšie obvodové steny, vnútorné priečky a aj strechy jednoducho a bez zbytočných tepelných mostov. Jeho univerzálnosť a variabilita dokáže vyriešiť aj tie najnáročnejšie tvary.
Proces výstavby je teda veľmi rýchly, presný, nevzniká stavebný odpad a pre investora zbytočné náklady. Materiál potrebný pre dokončenie hrubej stavby - ako jeden balík. Šetrí sa čas, organizácia dodávok a proces výstavby sa zbytočne neprerušuje kvôli subdodávkam. Realizácia stavieb systémom SIPs je veľmi jednoduchá a teda i rýchla. Pretože sa jedná o plošné stavebné dielce, ktoré sú vyrábané priemyselne s veľkou presnosťou, sú i stavby veľmi presné. Z panelov sa montujú obvodové steny, nosné priečky, používajú sa tiež ako panely podlahové a strešné. Jeden typ panelu pre zvislé, vodorovné i šikmé konštrukcie zjednodušuje prácu montážnym čatám, znižuje nároky na ich preškolenie a kvalifikáciu pri zachovaní vysokej kvality výstavby.

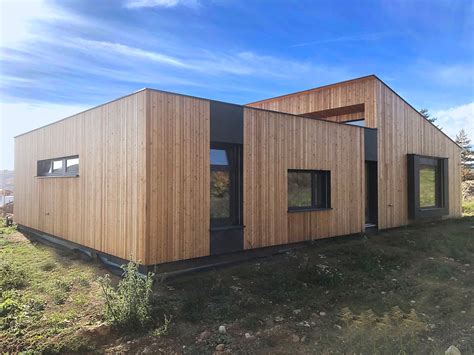

Stavebný systém SIP’s je možné jednoducho ukončiť širokou škálou finálnych vrstiev. Od klasických omietkových, až po odvetrané fasády.
Spojovacie prvky a materiály
Dôležitou súčasťou stavebného systému je izolovaný prepojovací prvok SIP Spline s ktorým sa panely prepájajú navzájom. Tým nedochádza k prerušovaniu izolačného jadra a k prebytočným tepelným mostom. Pri spojoch panelov sa používajú rôzne spojovacie prvky, tesárske kovania, PUR peny, tmely a komprimačné pásky pre utesnenie spojov.
Špecifickým príkladom technológie SIPs vyrábané v Českej republike je stavebný systém EUROPANEL. Základný prvok systému - panel, je vyrábaný zlepením dosák OSB s jadrom zo stabilizovaného samozhášavého polystyrénu. Panel má po celom obvode montážnu drážku hlbokú 42 mm, ktorá je vytvorená presahom dosák OSB cez polystyrénové jadro a slúži pre prevedenie spojov panelov. Panely v prevedení EP - A a EP - B sú určené pre výstavbu rodinných domov, bytových domov, priemyselných objektov apod. Obvodové steny sa väčšinou realizujú z panelov hr. 170 mm, nosné priečky z panelov hr. 120 mm. Panely hrubé 210 a 270 mm sú určené pre strešné plášte. Panely EP-H hrúbky 65 a 85 mm sa používajú pre výstavbu chát, garáží a ďalších drobných stavieb. Spojovacie panely - sú v podstate spojovacie perá vkladané do montážnych drážok dvoch susedných panelov. Drevené I nosníky - nosníky s pásnicami zo smrekového dreva, spojenými rebrom z aglomerovaného materiálu.
Ako sa riešia inštalatérske a elektrické rozvody v stenových paneloch SIP.
Certifikácia a kvalita
Výhodou systému SIPs je povinná certifikácia. Systém certifikácie a dohľadu dvoch nezávislých inštitúcií, teda zvolenskej pobočky Technického a skúšobného ústavu stavebného, n. o., a Výskumného a vývojového ústavu drevárskeho, š. Výroba podliehajúca dozoru a certifikácii zaisťuje stálu kvalitu vyrábaných stavebných dielov. Kvalita vyhotovenia izolácie obvodových stien nie je závislá od schopností montážnika, ale je daná v továrni vyrobeným panelom.
Flexibilita a úspora
Panel SIPs neobsahuje žiadne výstužné rebrá, teda drevené prvky, je homogénny po celej ploche a dá sa ľubovoľne deliť v pozdĺžnom i priečnom smere alebo šikmými rezmi pri zachovaní rovnakých pevnostných vlastností výrezov, ako mal celý panel. Priamo na stavenisku možno delením základných panelov vyrábať panely parapetné, nadokenné, šikmé panely štítov alebo priečne rezané pomúrnicové steny. Stavbu dokonca možno zhotoviť tak, že sa postaví vonkajšia obalová konštrukcia domu z plných panelov a následne sa do nich vyrežú otvory pre okná. Vyrezané diely možno použiť napríklad na zhotovenie schodiska. Investorom táto technológia umožňuje získať moderné domy postavené s minimálnou energetickou náročnosťou v porovnaní s tehelnými alebo betónovými stavbami. Domy z panelov SIPs sú vysokoenergeticky úsporné a majú minimálne náklady na prevádzku a údržbu.
Spoločnosť SIPEUROPE ponúka kompletný stavebný systém SE-SIP vrátane všetkých potrebných materiálov na dokončenie hrubej stavby. Panely sa vyrábajú v niekoľkých hrúbkach, a tak ich využitie pokryje širokú škálu potrieb.
