Ultrazvukové testovanie zvarov kovov: Komplexný sprievodca

Výrobní inžinieri čelia kritickej výzve: dosiahnuť konzistentné kovové spoje s vysokou pevnosťou bez tepelného poškodenia alebo deformácie materiálu. Tradičné metódy zvárania často spôsobujú tepelné napätie, oxidáciu a deformácie, ktoré môžu ohroziť presné komponenty. Ultrazvukové zváranie kovov ponúka proces spájania v pevnom stave, ktorý vytvára molekulárne väzby prostredníctvom vysokofrekvenčných vibrácií a tlaku, čím sa eliminujú zóny ovplyvnené teplom pri zachovaní vlastností materiálu a rozmerovej presnosti.

Táto príručka sa zaoberá 12 základnými aspektmi, ktoré rozhodujú o úspechu zvárania, od kompatibility materiálov až po stratégie optimalizácie procesov, ktoré zabezpečujú spoľahlivé výsledky výroby. Po práci na rôznych výzvach v oblasti spájania kovov v spoločnosti PTSMAKE som videl, ako môže správny prístup k ultrazvukovému zváraniu vyriešiť zložité problémy pri montáži.

Fyzikálne obmedzenia definujúce zvariteľnosť materiálu

Nie všetky kovy sa dajú ľahko zvárať. Zvariteľnosť materiálu nie je jednoduchá odpoveď "áno" alebo "nie". Závisí to od jeho základných fyzikálnych vlastností. Tieto vlastnosti určujú, ako materiál reaguje na proces zvárania. Pri technikách, ako je ultrazvukové zváranie kovov, je to veľmi dôležité. Ich pochopenie je kľúčom k úspechu.

Kľúčové faktory zvariteľnosti a ich vplyv na ultrazvukové zváranie

Niektoré vlastnosti sú dôležitejšie ako iné. Tvrdosť, ťažnosť a vodivosť zohrávajú veľkú úlohu. Hrúbka materiálu tiež stanovuje jasné limity.

Tieto faktory spoločne určujú, či je vôbec možné vytvoriť pevný a spoľahlivý zvar.

Proces ultrazvukového zvárania kovových plechov

Úspech ultrazvukového zvárania závisí od fyziky. Tento proces využíva vysokofrekvenčné vibrácie na vytvorenie pevného spoja. Kov sa pri ňom neroztavuje. Namiesto toho využíva trenie a tlak.

Fyzika za obmedzeniami

Tvrdosť a ťažnosť: Tvrdosť je rozhodujúca. Ak je kov príliš tvrdý, vibrácie nemôžu vytvoriť dostatočné trenie alebo plastickú deformáciu v kĺbe. Povrchy sa nespoja. Naopak, dobrá tvárnosť umožňuje materiálom pod tlakom prúdiť a miešať sa, čím sa vytvorí pevný zvar. Mäkšie a tvárnejšie kovy sú vo všeobecnosti vhodnejšími kandidátmi.

Dvojitá úloha vodivosti: Záleží aj na tepelnej a elektrickej vodivosti. Vysoko vodivé materiály, ako je meď, môžu byť problematické. Príliš rýchlo rozptyľujú vibračnú energiu vo forme tepla. To zabraňuje dostatočnému nárastu teploty na rozhraní zvaru, aby došlo k zmäknutiu materiálu.

Obmedzenia hrúbky: Hrúbka materiálu je hlavnou fyzickou prekážkou. Ultrazvukové vibrácie musia prejsť cez vrchný diel, aby sa dostali do spoja. Hrubšie materiály túto energiu tlmiť. Tým sa znižuje účinnosť zvaru, čo sťažuje dosiahnutie pevného spoja. Celý tento proces závisí od vytvorenia dostatočného medzifázového sklz1 medzi povrchmi.

Vhodnosť materiálu na ultrazvukové zváranie je definovaná jeho fyzikálnym zložením. Tvrdosť, ťažnosť, vodivosť a hrúbka nie sú len abstraktné vlastnosti. Priamo ovplyvňujú, či sa môže vytvoriť pevný spoj v pevnom stave, pretože obmedzujú prenos energie a deformáciu materiálu na rozhraní zvaru.

Hlavné kategórie aplikácií ultrazvukového zvárania kovov

Ultrazvukové zváranie kovov je univerzálna technológia. Jej použitie je veľmi rozmanité. Každý typ si vyžaduje špecifický prístup a odborné znalosti. Rozdeľme si hlavné kategórie. Používajú sa v mnohých odvetviach. Od automobilového priemyslu až po zdravotnícke zariadenia. Proces je prispôsobený pre rôzne materiály a tvary.

Prehľad bežných aplikácií

• Spájanie drôtov: Automobilový priemysel, elektronika (meď, hliník)
• Tesnenie rúrok: Zdravotníctvo, HVAC (meď, hliník)
• Zváranie batérií: EV, spotrebná elektronika (meď, nikel, hliník)
• Spájanie fólií/listov: Obaly, solárne zariadenia (hliník, meď)

Pochopenie týchto kategórií je kľúčové. Pomôže vám to pri výbere správneho postupu pre váš projekt.

Riešenie výziev špecifických pre aplikáciu

Každá kategória ultrazvukového zvárania kovov predstavuje jedinečné prekážky. Úspech závisí od pochopenia týchto zložitostí. Nie je to len o vyvíjaní tlaku a vibráciách. Vyžaduje si to hlboké znalosti procesu.

• Zložitosti spájania drôtov: Spájanie drôtov sa môže zdať jednoduché. Kontrola zvarového spoja je však veľmi dôležitá. Príliš veľa energie môže poškodiť tenké drôty. Príliš malá má za následok slabé a nespoľahlivé spojenie. Veľkú úlohu tu zohráva aj kombinácia materiálov.
• Zváranie batérií a fólií: Výroba batérií je hlavnou oblasťou pre túto technológiu. Zváranie tenkých fólií na karty vyžaduje mimoriadnu presnosť. Akékoľvek poškodenie môže ohroziť výkon a bezpečnosť batérie. Hlavnou výzvou je udržanie konzistentnej kvality zvaru. Tá sa musí vykonávať na tisícoch dielov. Tento proces je veľmi citlivý na znečistenie povrchu.

Vysokofrekvenčné vibrácie vyvolávajú proces nazývaný akustické zmäkčenie2. Tým sa kov na chvíľu stane poddajnejším. Umožňuje spojenie v pevnom stave bez tavenia.

V minulých projektoch spoločnosti PTSMAKE sme obrábali komponenty pre zváracie prípravky. Chápeme, aká je presná výroba rozhodujúca pre efektívnu podporu týchto moderných metód spájania.

Ultrazvukové zváranie kovov je vysoko špecializované. Od spájania drôtov až po zváranie batérií, každá z nich má odlišné výzvy. Úspech závisí od pochopenia týchto nuáns a uplatnenia presnej kontroly procesu na dosiahnutie spoľahlivých a vysokokvalitných spojov pre každý špecifický prípad použitia.

Vplyv kombinácií materiálov na zváranie (napr. Cu-Al)

Zváranie rozdielnych materiálov, ako je meď a hliník, predstavuje jedinečnú výzvu. Hlavný problém spočíva v ich výrazne odlišných fyzikálnych vlastnostiach. Keď sa ich pokúsite spojiť, jednoducho sa nespoja. Na rozhraní zvaru reagujú chemicky.

Problém s miešaním kovov

Táto reakcia vytvára krehké vrstvy, ktoré môžu pri namáhaní spôsobiť zlyhanie zvaru. Tieto vrstvy sú tvrdé, ale nemajú dostatočnú húževnatosť. Sú slabým článkom reťaze.

Vďaka týmto protichodným vlastnostiam je kontrola procesu zvárania absolútne nevyhnutná pre úspešný spoj.

Proces ultrazvukového zvárania medi a hliníka

Kontrola krehkej tvorby intermetalov: Keď sa meď a hliník zahrievajú a miešajú, vytvárajú rôzne intermetalické zlúčeniny3. Tieto zlúčeniny, ako napríklad Al₂Cu a Al₄Cu₉, sú notoricky známe svojou krehkosťou a náchylnosťou na praskanie.

Hrúbka tejto intermetalickej vrstvy je nepriateľom. Silnejšia vrstva má za následok slabší spoj. Hlavným cieľom je vždy udržať túto vrstvu čo najtenšiu, ideálne len niekoľko mikrometrov.

Dolaďovanie parametrov zvárania

Ako to teda dosiahneme? Odpoveďou je presná kontrola parametrov zvárania. Najdôležitejším faktorom je príkon tepla. Menej tepla znamená kratší reakčný čas a tenšiu krehkú vrstvu. Práve tu vynikajú pokročilé procesy, ako je ultrazvukové zváranie kovov. Vytvárajú spoj v pevnom stave s minimálnym množstvom tepla, čím obchádzajú mnohé problémy tavného zvárania.

Na základe našich skúseností s projektmi je vyváženie týchto premenných kľúčové. Nie je to o jednom nastavení, ale o ich vzájomnej synergii. Takto zabezpečujeme pevné, trvanlivé a spoľahlivé spojenie kritických komponentov našich klientov.

Zváranie nepodobných kovov, ako je Cu-Al, je náročné kvôli krehkým intermetalickým častiam. Riešením je presná kontrola parametrov, najmä minimalizácia tepla. Toto starostlivé riadenie obmedzuje rast týchto slabých vrstiev, čím sa zabezpečí vytvorenie pevného a spoľahlivého spoja.

Bežné spôsoby porúch ultrazvukových zvarov

Rozpoznanie porúch zvarov je prvým krokom ku kontrole procesu. Každá chyba je vodítkom, ktoré priamo poukazuje na konkrétny problém vo vašom nastavení. Ide o diagnostikovanie príznakov, aby ste našli liek. Tým sa predchádza nákladným zmetkom a oneskoreniu výroby. Preskúmame najčastejšie spôsoby porúch, s ktorými sa stretnete.

• Zváranie pod vodou: Výsledkom je slabý spoj, ktorý ľahko zlyhá. Diely sa môžu zdať spojené, ale chýba im štrukturálna integrita. Je to jasný znak nedostatočnej energie, ktorá sa dostáva na rozhranie zvaru.
• Nadmerné zváranie: V tomto prípade sa používa príliš veľa energie. To môže spôsobiť praskliny, degradáciu materiálu alebo vzplanutie. To vážne ohrozuje pevnosť a vzhľad konečnej zostavy.
• Lepenie materiálu: Keď sa materiál roztopí a priľne k rohu, je to veľký problém. Táto chyba poškodzuje povrch súčiastky a môže zastaviť výrobu pre čistenie nástroja.

Diagnostika hlavnej príčiny

V spoločnosti PTSMAKE často pomáhame klientom riešiť problémy s ich zváracími procesmi. Logická diagnostická metóda je vždy najlepšou cestou vpred. Nižšie je uvedená tabuľka, ktorá spája bežné poruchy s ich pravdepodobnými príčinami.

Táto tabuľka slúži ako pevný východiskový bod pre riešenie problémov. Vždy upravujte jeden parameter po druhom, aby ste izolovali premennú, ktorá spôsobuje problém.

Rozpoznanie týchto chýb je veľmi dôležité. Ich prepojenie s parametrami procesu, ako je tlak, čas a amplitúda, umožňuje presné riešenie problémov. Tým sa zabezpečia konzistentné a vysokokvalitné zvary, čím sa ušetrí drahocenný čas a zabráni sa plytvaniu materiálom vo výrobnej linke.

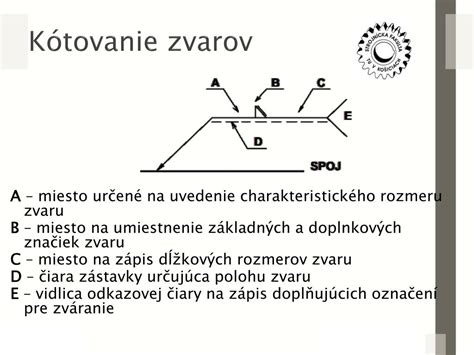

Vplyv čistoty dielov na proces zvárania

Povrchové nečistoty sú významnou prekážkou pri dosahovaní pevného zvaru. Látky ako oleje, oxidy a výkresové zlúčeniny vytvárajú na kove bariéru. Táto bariéra zabraňuje priamemu kontaktu kovu s kovom, ktorý je potrebný na vytvorenie pevného spoja. Výsledkom je často nekonzistentný a štrukturálne slabý zvarový spoj.

Bežné kontaminanty a ich účinky

Preto je správne čistenie kritickým a neoddiskutovateľným krokom v pracovnom procese zvárania.

Účinky kontaminácie povrchu kovových častí

Ako znečisťujúce látky narušujú zváranie: Kontaminanty aktívne zasahujú do procesu zvárania. Vnášajú nežiaduce prvky a bránia úspešnému vytvoreniu skutočného metalurgického spoja.

• Problém s olejmi a tukmi: Pri zváraní sa oleje a tuky odparujú. Pri tomto procese sa uvoľňujú plyny, ktoré sa môžu zachytiť v roztavenom zvarovom kúpeli. Vznikajú tak malé bublinky, známe ako pórovitosť, ktoré spôsobujú, že konečný zvar je slabý a nespoľahlivý.
• Problém s oxidmi: Oxidy, ako napríklad hrdza, majú zvyčajne oveľa vyššiu teplotu topenia ako základný kov. Počas zvárania sa správne neroztavia. Namiesto toho sa vo zvare zachytia ako pevné inklúzie, čo znižuje pevnosť a ťažnosť spoja.
• Bariérový efekt: V konečnom dôsledku všetky kontaminanty tvoria špinavú medzifázová vrstva5 na povrchu materiálu. Táto bariéra fyzicky oddeľuje kovové časti. Niektoré procesy, ako napríklad ultrazvukové zváranie kovov, závisia od absolútne čistého povrchu, aby sa vytvoril spoj. Táto znečistená vrstva pohlcuje energiu, narúša tok tepla a bráni správnemu spojeniu.

V minulých projektoch spoločnosti PTSMAKE sme identifikovali nedostatočné čistenie ako priamu príčinu zlyhania komponentov. Je to základný krok pre každý spoľahlivý výrobný proces.

Znečisťujúce látky, ako sú oleje a oxidy, vytvárajú bariéru, ktorá bráni správnemu spojeniu kovu s kovom. To vedie k slabým zvarom s defektmi, ako sú pórovitosť a inklúzie. Správna príprava povrchu je nevyhnutná na dosiahnutie spoľahlivej kvality a pevnosti zvaru.

Typy spätnej väzby v moderných zváračkách

Moderné zváračky ponúkajú presnú kontrolu nad procesom spájania. Výber správneho režimu riadenia je kľúčom k dosiahnutiu konzistentných výsledkov. Nie je to univerzálna situácia. Každý režim poskytuje iný spôsob riadenia cyklu zvárania. Výber závisí od materiálov, geometrie dielov a požiadaviek na kvalitu.

Porovnanie režimov ovládania kľúčov

Pochopenie najlepšieho prípadu použitia pre každý režim zabraňuje bežným chybám pri zváraní. Zabezpečuje stabilitu vašej výrobnej linky.

Tento výber priamo ovplyvňuje kvalitu konečného výrobku.

Praktická príručka o režimoch riadenia: Výber správneho ovládacieho prvku je rozhodujúcim krokom. Zabezpečuje, aby každý zvar spĺňal prísne špecifikácie. Platí to najmä pre vysoko presné aplikácie. V minulých projektoch spoločnosti PTSMAKE sme videli, ako môže zmena režimu vyriešiť pretrvávajúce problémy s kvalitou.

Ultrazvuková kontrola zvarov a jej využitie v NDT

Ultrazvuková kontrola (UT) je metóda nedeštruktívneho testovania, ktorá využíva vysokofrekvenčné zvukové vlny na detekciu a meranie diskontinuít v priemyselných komponentoch.

Základné princípy ultrazvukovej kontroly

Pri ultrazvukovej kontrole (UT) sa do skúšaného objektu zavádzajú ultravysokofrekvenčné zvukové vlny. Technici umiestnia ultrazvukový menič (sondu) na povrch materiálu, pričom medzi sondu a testovaný objekt nanesú kvapalné alebo gélové spojovacie médium (couplant), ktoré umožňuje efektívny prenos zvukových vĺn. Menič premieňa elektrické impulzy na zvukové vlny a následne prijíma odrazené signály, ktoré opäť konvertuje na elektrické impulzy zobraziteľné na displeji prístroja. Keď zvukové vlny narazia na reflektor-materiál s odlišnou hustotou a akustickou rýchlosťou-odrazia sa späť k meniču.

Výhody a obmedzenia kontroly zvarov ultrazvukom

Ultrazvuková kontrola (UT) patrí medzi najpoužívanejšie metódy nedeštruktívneho testovania v priemysle. Uplatňuje sa vo výrobe, energetike či petrochemickom sektore, kde je potrebné spoľahlivo odhaliť vnútorné chyby materiálov a zvarov.

Obmedzenia ultrazvukovej kontroly (UT)

• Zložité geometrie: Kontrola nepravidelných tvarov a zložitých geometrií môže byť v UT náročná.
• Príprava povrchu: UT vyžaduje dobrý kontakt medzi sondou a materiálom, čo znamená, že je potrebná dôkladná príprava kontrolovaného povrchu.
• Nutnosť väzobného prostriedku: Na vytvorenie kontaktného rozhrania medzi sondou a materiálom je potrebné použiť gél alebo kvapalné médium.
• Vlastnosti materiálu: UT môže byť menej účinná pri materiáloch, ktoré rozptyľujú alebo absorbujú zvuk, ako sú betón, nerezové odliatky alebo mäkké polyméry.
• Orientácia diskontinuít: Určité typy chýb môžu byť náročné na detekciu v závislosti od ich orientácie, čo si môže vyžiadať kombináciu UT s inými metódami.
• Potrebné školenie a skúsenosti: UT vyžaduje vysokú úroveň odbornosti. Technici musia mať znalosť fyzikálnych princípov a byť schopní analyzovať a správne interpretovať výsledky.

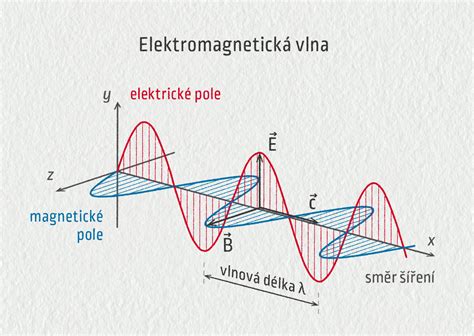

Interakcia zvukových vĺn s materiálmi

Zvukové vlny používané pri ultrazvukovej kontrole (UT) v priemyselných aplikáciách majú frekvenciu vyššiu ako rozsah ľudského sluchu, často presahujú 1 MHz, aby zabezpečili presné merania.

Lom

Podobne ako slamka vyzerajúca ohnutá vo vode, zvukové vlny menia smer, ak dopadajú pod uhlom na povrch.

Typy vĺn pri ultrazvukovej kontrole

Použitím rôznych typov meničov môžu odborníci na nedeštruktívne testovanie (NDT) generovať ultrazvukové vlny, ktoré sa v materiáloch šíria rôznymi spôsobmi.

Režimy ultrazvukového skúšania

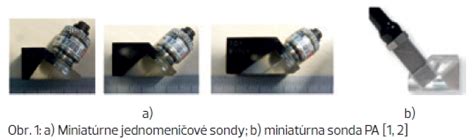

Ultrazvuková kontrola je založená na usmerňovaní zvukových vĺn pomocou meničov-zariadení vyrobených z piezoelektrických materiálov, ktoré premieňajú elektrické impulzy na zvukové vlny.

• S-scan: Umožňuje súčasné vysielanie UT vĺn pod rôznymi uhlami.

Techniky ultrazvukovej kontroly

Ultrazvuková kontrola využíva rôzne techniky na detekciu a meranie diskontinuít v materiáloch.

• Imerzná technika: Prebieha pomocou vodného stĺpca s vodotesnými meničmi, ktoré zabezpečujú rovnomerný prenos ultrazvukových vĺn.
• Technika vzduchovou väzbou: Je bezkontaktná ultrazvuková metóda, pri ktorej sa ultrazvukové vlny prenášajú vzduchom bez potreby spojovacieho prostriedku.

V petrochemických závodoch sa ultrazvuková kontrola (UT) využíva denne na meranie hrúbky stien tlakových nádob a potrubí, kde sa sledujú príznaky korózie a opotrebenia.

Použitie UT v rôznych priemyselných odvetviach

Ultrazvuková kontrola (UT) sa využíva pri testovaní takmer všetkých pevných materiálov, od jemnozrnných hliníkových zliatin, ocelí a ďalších kovových zliatin až po kompozity a plasty.

• Výroba a strojárstvo: UT je nevyhnutná pri výrobe kovových materiálov na meranie hrúbky a detekciu diskontinuít počas výroby produktov, ako sú plechy, rúrky, potrubia, tyče a kované súčiastky.

Pri testovaní sa na povrch zvaru zámerne umiestni umelý zárez alebo drážka pomocou pílky alebo rezacieho kotúča pozdĺž primárnej osi zvaru, aby sa uľahčilo zlomenie v stredovej línii zvaru. Hĺbka zárezu je približne 2-3 mm, v závislosti od hrúbky zvaru. V tenkých materiáloch môže byť hĺbka zárezu menšia ako 2 mm. Testovanie lomu zvaru je testovacia metóda, ktorá odhaľuje nedostatok fúzie a pórovitosť.
